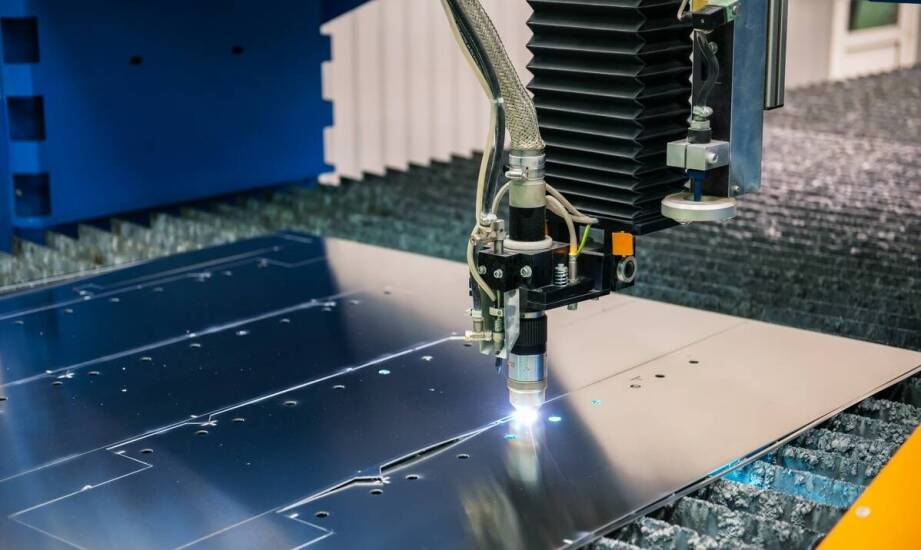

Jak przygotować blachę i plik techniczny do precyzyjnego cięcia prototypów stalowych

Działy konstrukcyjne zakładów przemysłowych regularnie przekazują prototypy stalowe do wycięcia, jednak często napotykają nieoczekiwane opóźnienia technologiczne. Wynikają one zazwyczaj z nieodpowiedniego doboru materiału wsadowego lub błędów ukrytych głęboko w dokumentacji projektowej. Zamiast płynnej realizacji w ciągu kilkudziesięciu godzin, proces zatrzymuje się na etapie weryfikacji i wymaga uciążliwych poprawek inżynieryjnych. Opóźnia to przejście od wirtualnego modelu CAD do fizycznych testów obciążeniowych gotowego elementu. Prawidłowe zaplanowanie wymagań technicznych pozwala uniknąć kosztownych odrzutów, deformacji cieplnych oraz niebezpiecznych kolizji głowicy tnącej z ugiętym arkuszem blachy.

Wymagania materiałowe i przygotowanie powierzchni do cięcia

Rozpoczęcie prac nad fizycznym detalem wymaga wcześniejszej weryfikacji stanu powierzchni dostarczonego arkusza. Blacha przeznaczona do cięcia musi być całkowicie wolna od głębokiej rdzy, zgorzeliny, resztek farby oraz grubych warstw oleju technologicznego. Zanieczyszczenia tego typu silnie absorbują wiązkę, co bezpośrednio pogarsza jakość wykończenia krawędzi i zostawia trudny do usunięcia grat. Ważnym parametrem technicznym pozostaje również płaskość arkusza, która dla specjalistycznych gatunków stali typu SSAB Laser nie powinna przekraczać trzech milimetrów ugięcia na metr bieżący. Utrzymanie tego rygoru zapobiega odkształceniom termicznym podczas intensywnego wypalania skomplikowanych wzorów.

Przemysłowe zastosowania opierają się najczęściej na sprawdzonych gatunkach stali konstrukcyjnej, wśród których dominują standardowe stopy S235, S355 oraz przeznaczona do formowania na zimno stal S355MC LASER. W przypadku tej ostatniej dopuszczalne odchyłki płaskości sięgają zazwyczaj pięciu milimetrów na metr długości. Inżynier projektujący komponent musi także przeanalizować kierunek walcowania hutniczego blachy. Ułożenie detalu względem włókien materiałowych wpływa na jego późniejszą wytrzymałość mechaniczną oraz przewidywalność zachowania podczas ewentualnych operacji gięcia na prasach krawędziowych. Wewnętrzne naprężenia stali mogą bowiem doprowadzić do niespodziewanego wygięcia wyciętego fragmentu ku górze.

Wysokiej klasy obróbka laserowa blach wymaga parku maszynowego zdolnego rekompensować drobne niedoskonałości hutnicze. Zakład produkcyjny Globmetal z Sianowa weryfikuje rygorystycznie parametry materiałowe przed każdym uruchomieniem swoich systemów. Firma przetwarza miesięcznie około tysiąca ton stali w hali o powierzchni ośmiu tysięcy metrów kwadratowych, korzystając z zaawansowanych technologicznie wycinarek Trumpf. Prawidłowa selekcja arkuszy na etapie przygotowania i składowania gwarantuje bezproblemową realizację zleceń, począwszy od testowych detali, aż po duże wolumeny produkcyjne dla branży przemysłowej.

Struktura pliku wejściowego i eliminacja błędów projektowych

Technolodzy programujący wycinarki pracują najczęściej na płaskich plikach w formacie DXF, które muszą zostać wyeksportowane z oprogramowania 3D w skali jeden do jednego. Podstawową jednostką w środowisku numerycznym są zawsze milimetry, dlatego eksport detali w calach skutkuje natychmiastowym błędem wymiarowym na hali. Projekt powinien zawierać wyłącznie czystą geometrię części, rzetelnie pozbawioną linii wymiarowych, ramek rysunkowych, rzutów bocznych i bloków tekstowych. Główne obrysy zewnętrze należy budować jako zamknięte polilinie bez nieciągłości i podwójnych wektorów. W standardzie inżynieryjnym rzeczywiste linie cięcia umieszcza się na warstwie nazwanej "CIĘCIE" i oznacza cienką, czerwoną linią włosową.

Poważnym problemem podczas wdrażania nowych projektów bywa całkowity brak określonych tolerancji wymiarowych dla otworów montażowych czy gniazd pod łożyska. W zależności od docelowej grubości materiału i parametrów soczewki, wycinarka zachowuje dokładność rzędu od 0,05 do 0,2 milimetra. Jeśli projekt zakłada późniejsze gwintowanie, otwór ujęty w pliku wejściowym musi uwzględniać odpowiedni naddatek. Konstruktorzy często rysują także niemożliwe do wykonania ostre naroża wewnętrzne. Maszyna wypalająca stal operuje plazmą lub wiązką światła, dlatego wymaga łagodnych zaokrągleń rzędu 0,5 milimetra, aby płynnie przejechać przez róg bez nadtopienia materiału.

Samo podejście do obróbki pliku różni się w zależności od tego, czy zakład wypuszcza prototyp, czy powtarzalną partię części. Przy pierwszych seriach testowych priorytetem pozostaje czas dostarczenia elementu na biurko inżyniera. Operatorzy nie poświęcają wielu godzin na skomplikowany nesting, ponieważ geometria prawie na pewno ulegnie modyfikacji po wstępnych oględzinach. Z kolei docelową produkcję wielkoseryjną programuje się w sposób wysoce zoptymalizowany. Oprogramowanie CAM rozmieszcza wtedy detale na arkuszu tak ciasno, jak to tylko fizycznie możliwe, aby znacząco obniżyć koszt zużytego materiału i gazów technicznych.

Rygorystyczne przestrzeganie wytycznych dla wejściowych plików wektorowych i odpowiedzialna selekcja stali to najkrótsza droga do uzyskania w pełni użytecznego komponentu. Konstruktorzy, którzy dostarczają technikom uporządkowane obrysy, jasno wydzielone warstwy i realistyczne tolerancje wymiarowe, drastycznie ułatwiają proces wdrożenia na maszynę CNC. Zdejmuje to z działów produkcyjnych uciążliwy obowiązek wielokrotnego odsyłania dokumentacji do poprawek oraz żmudnego wyjaśniania nieścisłości na linii projektant-operator. Płynny przebieg operacji przygotowawczych pozwala zespołom inżynieryjnym skupić się na fizycznych testach wynalazku i zdecydowanie szybciej wprowadzać gotowe innowacje na trudny rynek.
