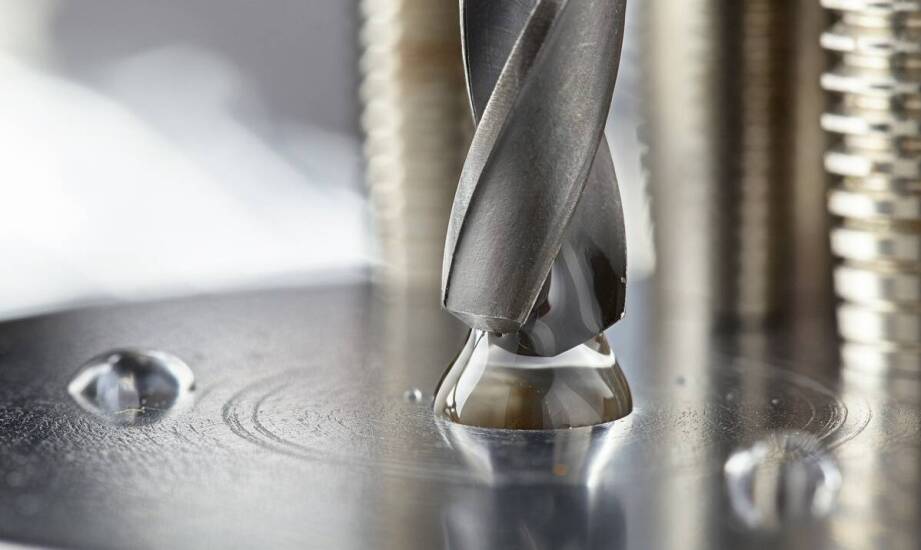

Dlaczego otwór pod gwint w nierdzewce wymaga doboru wiertła pod materiał, nie tylko pod tabelę

Standardowe tabele gwintów metrycznych wskazują jasno, że dla tolerancji 6H i rozmiaru M10 należy wywiercić otwór o średnicy 8,5 milimetra. O ile w powszechnie stosowanej stali niestopowej taki wymiar uzyskuje się bez większych trudności, o tyle w przypadku stali nierdzewnej typu AISI 304 ten sam dobór często kończy się technologicznym fiaskiem. Ścianki obrobionego materiału pozostają nierówne, wióry sklejają się w trudne do usunięcia zwoje, a gwintownik klinuje się i łamie już przy pierwszej próbie nacięcia gwintu. Różnica w zachowaniu metalu wynika bezpośrednio z jego skłonności do umocnienia zgniotowego podczas skrawania oraz tendencji do przyklejania się urobku do krawędzi tnącej. Przygotowanie detalu do dalszej obróbki wymaga więc spojrzenia poza książkowe zestawienia i dopasowania parametrów fizycznych samego narzędzia do specyfiki stopu.

Wpływ geometrii narzędzia i sztywności maszyny na jakość otworu

Ostateczny kształt i wymiar przestrzeni roboczej zależy od tego, jak skutecznie narzędzie radzi sobie z odprowadzaniem wióra. Wykonanie idealnego wejścia dla gwintownika w stopach trudnoskrawalnych wymusza odejście od klasycznych kątów wierzchołkowych. W przypadku stali nierdzewnej zastosowanie wierzchołka o kącie 140–142 stopni zmniejsza siły osiowe i poprawia centrowanie, co deklasuje standardowe wartości rzędu 118 stopni. Dodatkowo polerowane rowki wiórowe oraz zmienna spirala skutecznie zapobiegają formowaniu się długich, nitkowatych wiórów, które stanowią zmorę przy pracy ze stalami austenitycznymi. Prawidłowa kontrola nad urobkiem w środowisku CNC często wymaga zastosowania cykli wiercenia przerywanego. Cykliczne wycofywanie wrzeciona co jedną lub dwie średnice, wsparte podaniem chłodziwa pod wysokim ciśnieniem, skutecznie przełamuje wstęgę metalu.

Równie ważna dla stabilności wymiarowej pozostaje absolutna sztywność całego układu kinematycznego. Ograniczenie wysuwu roboczego do niezbędnego minimum eliminuje wibracje skrętne, zwłaszcza przy drążeniu na głębokościach przekraczających trzykrotność średnicy. Pomaga w tym wykorzystanie precyzyjnych oprawek typu Whistle Notch oraz weryfikacja bicia promieniowego na wrzecionie. Różne grupy materiałowe wymuszają też zmiany w budowie samego ostrza. W lepkiej nierdzewce gatunku 1.4301 najlepiej pracują modele monolityczne pokryte warstwą TiAlN o niskim kącie linii śrubowej na poziomie 25–30 stopni. Żaroodporne stopy niklu, przypominające strukturą Inconel, wymagają krawędzi z dodatkowymi nacięciami wymuszającymi kruszenie wióra przy rygorystycznie obniżonych prędkościach skrawania. Natomiast miękkie, ale ciągliwe aluminium pozwala na podniesienie posuwów, o ile zastosuje się bardzo ostre krawędzie i wysoką spiralę rzędu 40 stopni.

Typowe błędy procesu i optymalizacja obróbki przed gwintowaniem

Proces kształtowania materiału pod gwint obnaża wszelkie niedoskonałości dobranych parametrów. W zaawansowanych aplikacjach przemysłowych wykorzystuje się specjalistyczne wiertła pod gwinty, które charakteryzują się wzmocnionym rdzeniem i wewnętrznymi kanałami chłodzącymi. Rozwiązania takie jak linia GoDrill od Kennametal pozwalają na bezpieczną pracę nawet na głębokościach sięgających ośmiokrotności średnicy, co ma kluczowe znaczenie w obróbce bloków silnikowych czy komponentów lotniczych. Dystrybuująca te narzędzia firma CNCArt FIOŁKA MAREK z Raciborza wdraża je bezpośrednio na liniach produkcyjnych przemysłu ciężkiego, gdzie priorytetem jest uniknięcie kosztownego zniszczenia detalu. Zastosowanie węglików spiekanych dedykowanych do metali trudnych minimalizuje ryzyko awarii, jednak samo narzędzie nie wybacza błędów procesowych.

Najczęstszym uchybieniem technologicznym pozostaje drastyczne przegrzewanie strefy skrawania. Stal nierdzewna bardzo słabo przewodzi ciepło, co przy braku odpowiedniego chłodzenia wewnętrznego natychmiast podnosi temperaturę krawędzi tnącej powyżej 600 stopni Celsjusza. Termiczna degradacja powłoki ochronnej skutkuje błyskawicznym stępieniem ostrza i zniszczeniem narzędzia. Kolejnym niebezpiecznym zjawiskiem jest powstawanie narostu. Rozgrzany materiał przykleja się do węglika, co fałszuje geometrię skrawania i prowadzi do owalizacji otworu. Jeśli wywiercona przestrzeń jest zbyt wąska, gwintownik napotyka drastyczny opór i ulega ukręceniu wewnątrz detalu. Natomiast pozostawienie zbyt dużego luzu, gdy średnica ucieka na plus o zaledwie 0,1 milimetra, uniemożliwia prawidłowe uformowanie pełnego profilu gwintu. Wibracje generowane przez niewłaściwie zamocowane narzędzie powodują falistość ścianek wewnętrznych.

Powtarzalność wymiarowa i stabilność w seriach produkcyjnych

Utrzymanie reżimu technologicznego na obrabiarce CNC sprowadza się do zagwarantowania identycznych warunków dla każdego kolejnego detalu. Powtarzalność kalibru przed wejściem narzędzia formującego zależy w równej mierze od stałych, rygorystycznie przestrzeganych parametrów posuwu, co od właściwości fizycznych samego węglika. Ślepe podążanie za ogólnymi wskazaniami z norm technicznych sprawdza się wyłącznie w przypadku miękkich, łatwych w obróbce metali konstrukcyjnych.

Gdy na stół trafiają wymagające stopy odporne na korozję i wysokie temperatury, decydujące staje się indywidualne podejście do geometrii ostrza. Świadoma zmiana kąta linii śrubowej lub dobór powłoki odprowadzającej ciepło stabilizuje późniejsze gwintowanie, chroniąc drogi materiał przed złomowaniem. Praktyka produkcyjna w zakładach obróbki ubytkowej dowodzi, że optymalizacja pierwszego kroku, jakim jest poprawne drążenie, pozwala zredukować odrzuty detali o kilkadziesiąt procent w skali długich serii. Całkowite wyeliminowanie niekontrolowanego tarcia i umocnienia zgniotowego daje gwarancję, że gwintownik wykona swoją pracę płynnie i bezawaryjnie.
